К174АФ1А

Микросхема предназначена для синхронизации и формирования импульсов строчной развертки в телевизионных приемниках черно-белого и цветного изображения. Основное функциональное Назначение амплитудная селекция хронирующего импульса, генерирование импульсов строчной частоты, автоматическая подстройка частоты и фазы, формирование задающих импульсов строчной развертки. Содержит 250 интегральных элементов Корпус типа 2103.16-9, масса не более 1,5 г.

В состав микросхемы входят; генератор импульсов строчной частоты, фазовый дискриминатор АПЧФ генератора, пиковый детектор совпадения переключения полосы АПЧФ, схема защиты от импульсных помех, схема формирования выходного импульса, выходной каскад, фазовый дискриминатор АПЧФ выходного импульса и амплитудный селектор.

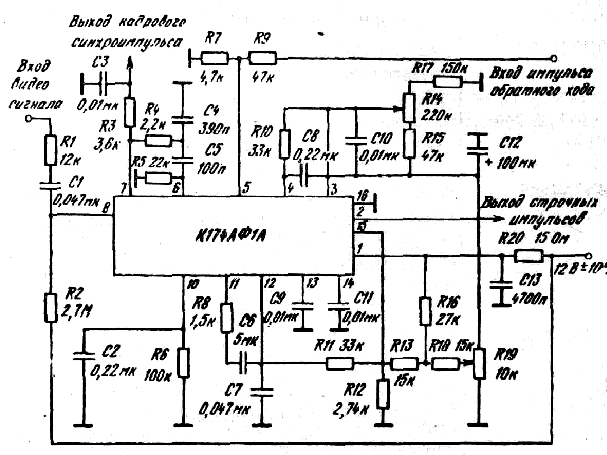

Типовая схема включения К174АФ1 в качестве генератора строчной развертки.

Назначение выводов: 1 — напряжение питания (+ Uп); 2 — выход; 3 — вход формирователя; 4 — выход фазового дискриминатора; 5 — вход фазового дискриминатора АПФ выходного импульса; б — вход фазового дискриминатора АПЧФ генератора 7— выход детектора совпадения; 8 — вход видеосигнала; 9 — вход импульса помехи; 10 — для подключения времязадающей цепи коммутатора; 11 — выход детектора совпадения; 12 — выход фазового дискриминатора; 13, 14, 15 — для подключения соответственно блокировочного и частотозадающего конденсаторов частотозадающей RC-цепи; 16 — общий.



Электрические параметры при  В

Амплитуда выходного строчного синхроимпульса

 В

Полоса захвата АПЧ

 Гц

Пределы перестройки частоты выходного генератора:

нижняя частота свободных колебаний

12,9...14.9 кГц

верхняя частота свободных колебаний

17... 22 кГц

Нестабильность частоты внутреннего генера­тора от времени, температуры и напряжения питания

±350Гц

Длительность выходного строчного импульса

12... 17 мкс

Время нарастания выходного строчного синхроимпульса

 мкс

Время нарастания выходного строчного импульса

 мкс

Крутизна регулирования системы АПЧ и Ф строчной развертки

Время задержки между фронтами выходного строчного синхроимпульса и импульса обратного хода

0,5...2 мкс

Ток потребления

 мА



Предельно допустимые режимы эксплуатации

Напряжение питания

10,8...13,2В

Входное напряжение полного телевизионного сигнала

1...3 В

Напряжение на выводе 5

1,89...3 В

Температура окружающей среды



Примечание: Допускается кратковременное (в течение 3 мин) увеличение напряжения питания до 15 В.



Рекомендации по применению

При проведении монтажных операций допускается не более двух перепаек. Температура пайки микросхем (235 ±5)° С Расстояние от основания корпуса до места пайки не менее 1,5 мм, продолжительность пайки не более 6 секунд.

Допустимое значение статического потенциала 200 В. Допустимые пульсации напряжения питания при эксплуатации 20 мВ. Длительность выходного строчного импульса в пределах 12...32 мкс устанавливается в режиме синхронизации при напряжении на выводе 3 в пределах 4,9 В соответственно.
