К174АФ5

Микросхема предназначена для формирования сигналов красного, зеленого и синего цветов из трех цветоразностных и яркостного сигналов, фиксации уровня «черного» в цветных телевизионных приемниках. Основное функциональное назначение матрица R-G-B (формирователь сигналов цветности). Содержит 251 интегральный элемент. Корпус типа 238.16-2. масса не более 1,5 г

В состав микросхемы входят: предварительный усилитель яркостного сигнала; узлы фиксации уровня и установки (регулировки) усиления; усилители R-G-B, предварительный усилитель фиксации и матрицы R-G-B

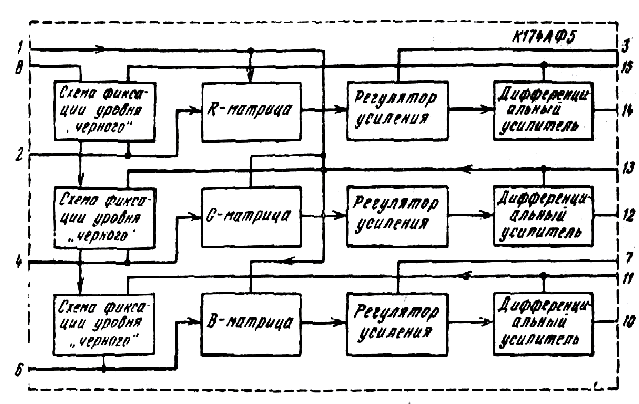

Структурная схема К174АФ5

Назначение выводов: 1 — вход Y; 2 — вход R— Y; 3 — установка усиления канала R 4 — вход G — Y; 5 — установка усиления канала G; 6 — вход В - Y; 7 — установка усиления канала В; 8— вход импульса фиксации; 9 — напряжение питания (+ Un); 10 — выход сигнала В; 11 — вход сигнала В; 12 — выход сигнала G; 13 — вход ОСС сигнала G; 14 — выход сигнала R. 15 — вход ОСС сигнала R; 16 — напряжение питания (- Uп).

Схема включения К174АФ5 в качестве матрицы R-G-B

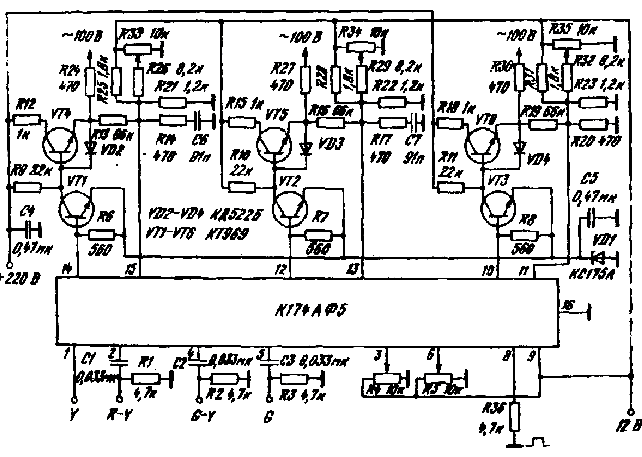

Схема включения К174АФ5 в качестве формирователя сигналов цветности

Электрические параметры при Un= 12 В

Полоса пропускания яркостного сигнала Y:
по каналу R
по каналу G
по каналу B
Полоса пропускания цветоразностного сигнала:
R- Y по каналу R
G - Y по каналу G
В - Y по каналу В
Коэффициент усиления напряжения яркостного сигнала Y:
по каналу G	0,9…1
по каналу R	0,9…1
по каналу B	0,9…1,1
Коэффициент усиления напряжения цветоразностного сигнала:
R-У по каналу R:
номинальный	0,9…1,15
максимальный
G-Упо каналу G	0,9…1,15
В - У по каналу В	0,9…1,15
Входное сопротивление по цветоразностному входу:
R – Y	кОм
G – Y	кОм
B - Y	кОм
Отклонение коэффициента усиления в рабочем диапазоне температур:
по каналу R
по каналу G
по каналу B
Максимальное расхождение уровней привязки по каналам R, G. В:
от изменения сюжета изображения
от изменения напряжения питания
Отклонение коэффициента в рабочем диапазоне рабочих напряжений питания:
по каналу R
по каналу G
по каналу B
Максимальное расхождение уровней привязки на выходах каналов R, G, В от изменения температуры
Отклонение коэффициента усиления напряжения яркостного сигнала в диапазоне рабочих температур:
по каналу R
по каналу G
по каналу B
Отклонение коэффициента усиления напряжения яркостного сигнала при изменении напряжения питания:
по каналу R
по каналу G
по каналу B
Коэффициент нелинейных искажений по каналам RGВ:
цветоразностного сигнала
яркостного сигнала
«Скол» вершины импульса (50 Гц) по каналам RGB
Максимальный уход уровня «черного» при регулировке размахов выходных сигналов по выводам 3, 5, 7	4%
Подавление паразитных связей между сигналами	дБ
Ток потребления	30…70 мА
Ток импульса привязки	мА
Выходной ток по выходам 10, 12, 14	мА

Предельно допустимые режимы эксплуатации

Напряжение питания ( )	10,8…13,2 В
Уровень «черного» сигнала яркости	1…1,8 В
Размах сигнала яркости	В
Размах входного сигнала:
R – Y	В
G – Y	В
B ‑ Y	В
Постоянное напряжение на выводах:
3, 5, 7
11, 13, 15	4…12 В
Рассеиваемая мощность	1 Вт
Температура окружающей среды
