К174ГФ1

Микросхема представляет собой задающий (импульсный) генератор строчной развертки с автоподстройкой частоты и фазы. Применяется в телевизионных устройствах или импульсных источниках питания. Содержит 35 интегральных элементов. Корпус типа 201.14-1 для автоматизированной сборки, масса не более 1 г

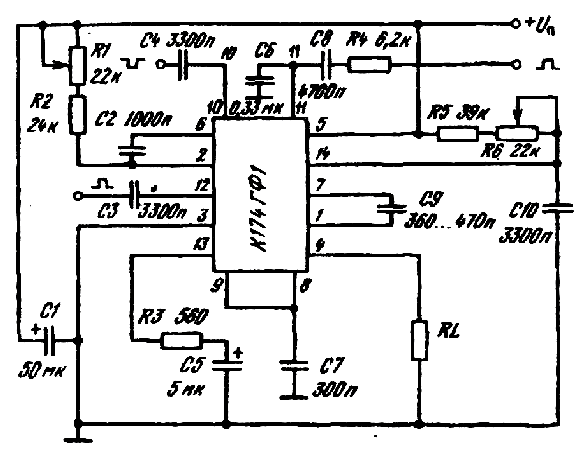

Типовая схема включения К174ГФ1 в качестве задающего генератора строчной развертки

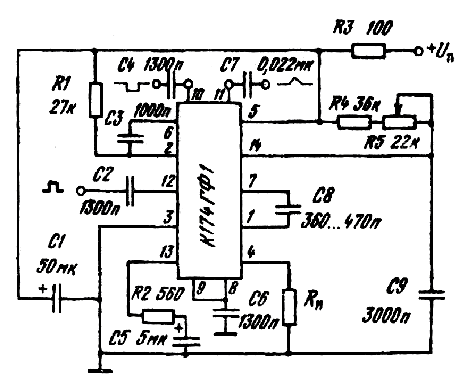

 Схема включения К174ГФ1 в импульсном источнике питания,



Назначение выводов. 1,7 — обратная связь, 2 — регулировка длительности выходного импульса; 3 — общий. 4 — выход; 5 — напряжение питания (+ Uп); 6 — регулировка длительности выходного импульса; 8 — контрольный; 9 — не используется; 10 — вход синхронизации; 11 — вход импульса обратного хода; 12 — вход синхронизации; 13 — фильтр; 14 — регулировка частоты.



Электрические параметры

Номинальное напряжение питания

Амплитуда выходных импульсов при , ,

Ток потребления при ,

Длительность выходного импульса при , ,

15…25мкс

Частота генерирования при и , ,

верхняя

17190 Гц

нижняя

14060 Гц

Полоса захвата при , ,

Уход частоты генерирования при изменении температуры окружающей среды при  и , ,

Уход частоты генерирования при изменении на­пряжения питания при  и , ,



Предельно допустимые режимы эксплуатации

Напряжение источника питания

9...13,2 В

Сопротивление нагрузки

Рабочая температура окружающей среды *

Изменение температуры окружающей среды

* Допускается кратковременная (до 1000 ч) эксплуатация микросхемы при



Рекомендации по применению

Частота генерирования выходных импульсов устанавливается навесными регулировочными элементами; сопротивление нагрузки должно быть больше 495 Ом.

Не рекомендуется подведение электрических сигналов (в том числе шин «корпус», «питание» и др.) к неиспользуемым выводам микросхемы.

При монтаже и эксплуатации микросхемы должны быть приняты меры по защите от воздействия электростатических зарядов с потенциалом более 30 В.

Температура пайки 235±5°С, расстояние корпуса до места пайки (1 ± 0,5) мм, продолжительность пайки 2,5 с. При проведении монтажных операций допускается не более двух перепаек выводов микросхемы.
