Микросхемы серии К174
К174ГЛ1,
К174ГЛ1А
Микросхемы
предназначены для генерирования
колебаний с частотой кадров,
формирования пилообразного напряжения
с регулировкой амплитуды и линейности,
усиления мощности для обеспечения тока
в отклоняющей системе цветных и черно-белых
телевизоров; К174ГЛ1А предназначена для
применения в видеомониторе МС6105
Основное функциональное назначение —
обеспечение кадровой развертки.
Содержит 119 интегральных элементов.
Корпус типа 201.12-1 (238.12-1), масса не более 2,5
г
В состав микросхем входят: усилитель синхроимпульсов, генератор напряжения кадровой частоты, генератор пилообразного напряжения, буферный каскад, усилитель мощности, стабилизатор напряжения.
По
сравнению с К174ГЛ1А микросхема К174ГЛ1
имеет дополнительное устройство
формирования обратного хода развертки.
Назначение
выводов: 1 — выход буферного каскада;
2 — вход стабилизатора напряжения и
напряжение питания (+ Uп);
3 — выход схемы формирования обратного
хода развертки; 4 — выход усилителя
мощности, 5 — напряжение питания
выходного каскада (+ Uп)
б — выход стабилизатора напряжения для
питания частотозадающих цепей
генератора; 7 — вход генератора
пилообразного напряжения; 8 — вход
усилителя синхроимпульсов; 9 ‑ вход
генератора напряжения кадровой частоты;
10 — вход усиди теля для подключения
линеаризующих цепей; 11, 12 — для
подключения линеаризующей цепи.

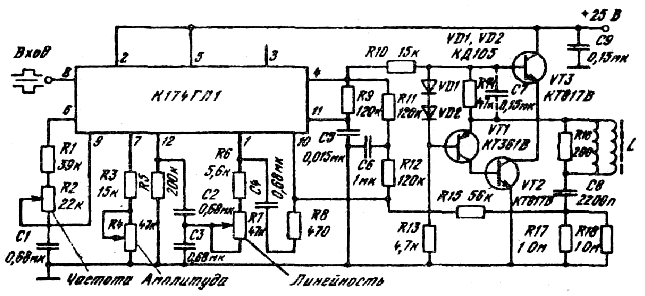

Схема включения К174ГЛ1
в качестве генератора кадровой
развертки
Схема
включения К174ГЛ1 в качестве генератора
кадровой развертки

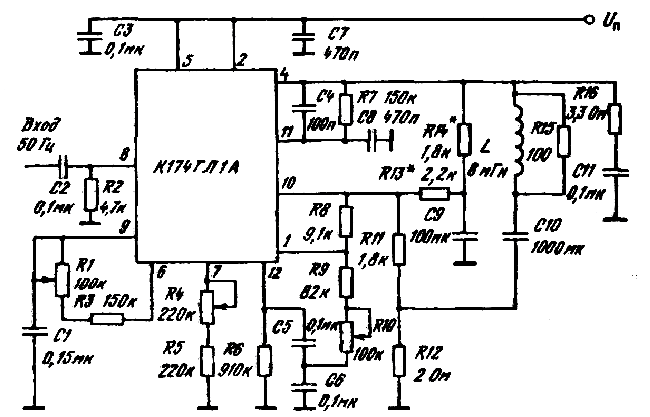

Схема
включения К174ГЛ1, К174ГЛ1А для
видеомонитора. Сопротивление резистора R7
определяется типом кинескопа и влияет
на линейность по вертикали
Схема
включения К174ГЛ1, К174ГЛ1А для
видеомонитора с малым уровнем шума
Сопротивление резистора R6
определяется типом кинескопа и влияет
на линейность по вертикали; R15L = 4.5 Ом (отклоняющая
система).
Электрические
параметры:
|
Номинальное напряжение питания: |
|
|
К174ГЛ1 |
|
|
К174ГЛ1А
в схеме монитора МС6105 |
|
|
Ток нагрузки: |
|
|
К174ГЛ1 |
1,5
А |
|
К174ГЛ1А |
1
А |
|
Ток потребления |
|
|
Время обратного хода при
|
|
|
К174ГЛ1 |
|
|
К174ГЛ1А |
|
|
Диапазон
перестройки частоты внутреннего
генератора в режиме свободных
колебаний |
28...66
Гц |
|
Диапазон
устойчивой синхронизации |
|
|
Нелинейные искажения при
номинальном размере растра: |
|
|
К174ГЛ1 |
|
|
К174ГЛ1А |
|
|
Нестабильность размера
изображения в диапазоне температур: |
|
|
К174ГЛ1 |
|
|
К174ГЛ1А |
|
Предельно
допустимые режимы эксплуатации
|
Напряжение
питания |
22...26
В |
|
Ток нагрузки: |
|
|
К174ГЛ1 |
|
|
К174ГЛ1А |
|
|
Ток потребления
при
|
|
|
Размах тока
отклонения в нагрузке (без
дополнительного теплоотвода) |
|
|
Температура
корпуса при температуре окружающей
среды
|
|
|
Тепловое
сопротивление переход-корпус (для
выводной рамки МЦСр 0,3х32) |
|
|
Тепловое
сопротивление переход-среда (для той
же выводной рамки) |
|
|
Температура
окружающей среды |
|
Рекомендации по
применению
При
проведении монтажных операций
допускается не более одной перепайки
выводов микросхем. Температура пайки
микросхем при монтаже не более 265° С
Расстояние от корпуса до места пайки (1 ±
0,5) мм продолжительность пайки не более 4секунд.
Допустимый
уровень пульсаций напряжения питания
при эксплуатации 20 мВ. Допустимое
значение статического потенциала 200 В.
