Микросхемы серии К174
К174УН5
Микросхема
представляет собой усилитель мощности с
выходной мощностью 2 Вт для работы в
звуковых трактах аппаратуры. Содержит 49
интегральных элементов. Корпус типа
238.12-1, масса не более 2 г.

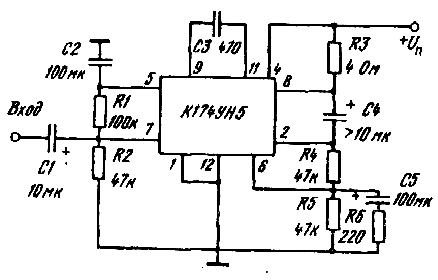

Типовая
схема включения К174УН5 в качестве
усилителя мощности.
Электрические
параметры
|
Номинальное напряжение
питания |
12 В ±10% |
|
Ток потребления при
|
|
|
Коэффициент усиления
при
|
80…120 |
|
Нестабильность
коэффициента усиления при
|
|
|
Коэффициент нелинейных
искажений при
|
|
|
Номинальная мощность,
отдаваемая в нагрузку
|
2 Вт |
|
Диапазон рабочих частот
по уровню 3 дБ |
30…20000 Гц |
|
Входное сопротивление
при
|
|
Предельно
допустимые режимы эксплуатации
|
Напряжение
питания |
|
|
Максимальное
напряжение синфазных сигналов |
|
|
Максимальная
амплитуда выходного напряжения |
|
|
Амплитуда тока в
нагрузке разового сигнала |
|
|
Максимальная
длительность выходного импульса при
скважности 3 |
|
|
Активное
сопротивление нагрузки |
|
|
Тепловое сопротивление: |
|
|
кристалл-среда |
100°
С/Вт |
|
кристалл-корпус |
20°
С/Вт |
|
Температура
кристалла |
|
|
Температура
окружающей среды |
-25...+55°С |
Рекомендации
по применению
Не
допускается эксплуатация микросхемы в
режиме, при котором два параметра имеют
предельно допустимые значения.
При
эксплуатации микросхемы должна быть
предусмотрена ее защита от случайных
кратковременных увеличений напряжения
питания.
При
монтаже микросхемы рекомендуется
предусматривать наименьшую длину
выводов навесных элементов для
уменьшения влияния паразитных связей.
Замену микросхемы необходимо
производить только при отключенном
источнике питания.
Не
допускается эксплуатация микросхемы
без дополнительного теплоотвода.
Температура
пайки микросхемы при монтаже не более 2650С,
время касания вывода не более 3 с.
интервал между пайками соседних выводов
10с. Расстояния от корпуса до места пайки
не менее 1 мм.
